마리나 베이 샌즈 호텔｜Masterpiece｜사업분야

Marina Bay
Sands Hotel

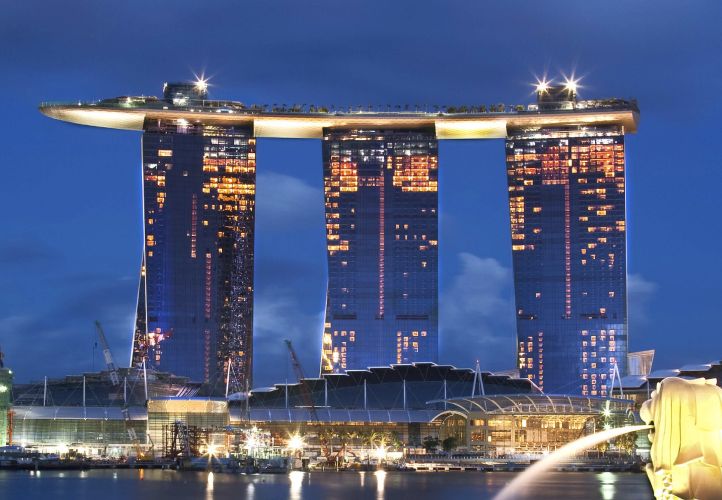

싱가포르의 미래성장동력으로 건설된 리조트,
마리나 베이 샌즈 호텔은 융성하는 싱가포르의
아이콘일 뿐 아니라 21세기 건축과학을 상징하는
우리 시대의 랜드마크입니다.

21세기 건축의 기적

Miracle

World Class

숫자로 증명하는 월드 클래스

The Hotel of Miracles

‘21세기 건축의 기적’으로 불리는
싱가포르 마리나 베이 샌즈 호텔

꿈의 건축물을 현실로 이뤄내다

도심에 빛나는 마천루와 바다가 맞닿는 그곳에,
기적의 건축물이 현실로 세워졌습니다.
세 개의 타워를 하나로 잇고,
그 위에 하늘을 담은 수영장까지 마리나 베이 샌즈 호텔은
쌍용건설의 도전이 만든 걸작입니다.

싱가포르가 추진한 대규모 복합 리조트 개발 사업이자,
세계가 주목하는 21세기 건축의 상징.
단순한 리조트를 넘어, 상상이 현실이 된 공간입니다.

SkyPark at 200 Meters

Dream of Architect

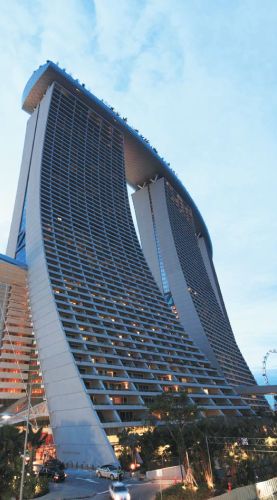

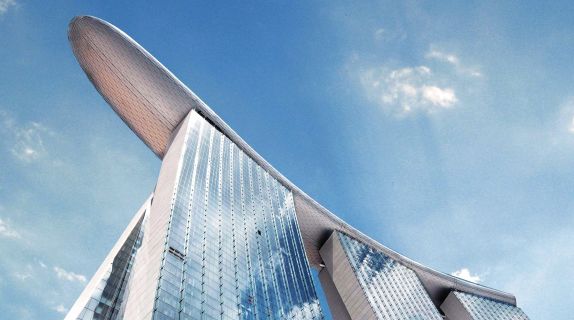

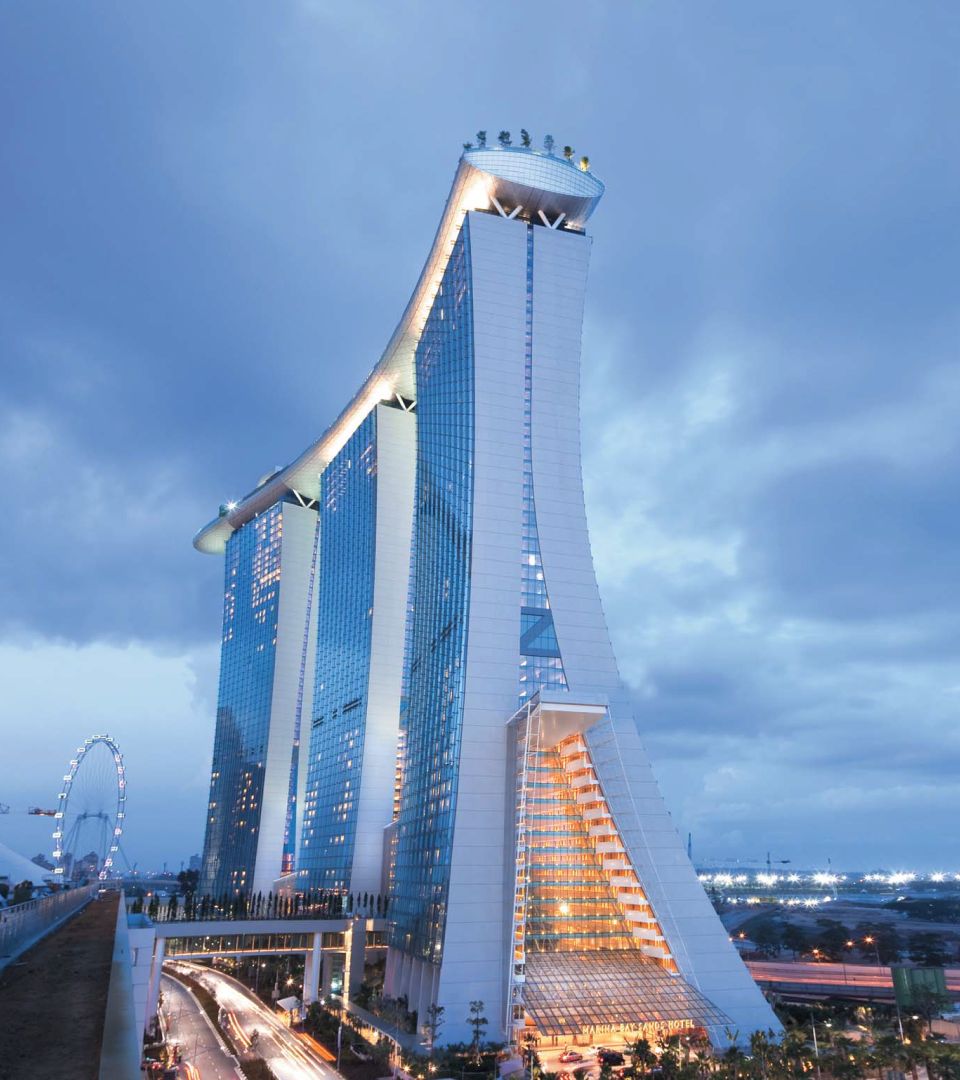

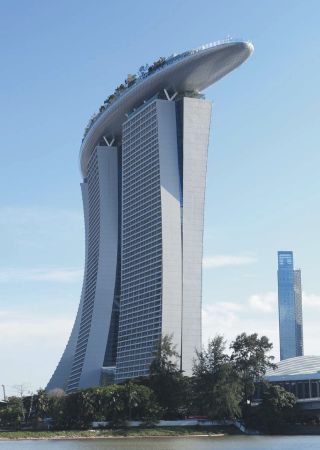

피사의 사탑보다 10배나 더 기울어진 호텔

마리나 베이 샌즈 호텔은 최대 52도로 기울어진 기적의 건축물입니다.
이는 피사의 사탑(5.5도)의 10배 정도로 기술적으로 불가능한
구조였습니다.

시공 과정부터 완공 이후까지 안정성을 확보하기 위해
포스트 텐션과
템퍼러리 브레이싱이라는 창의적인 공법을 적용하여 성공적으로 난관을
극복하였습니다.

Dramatically Tilted

Dream of Architect

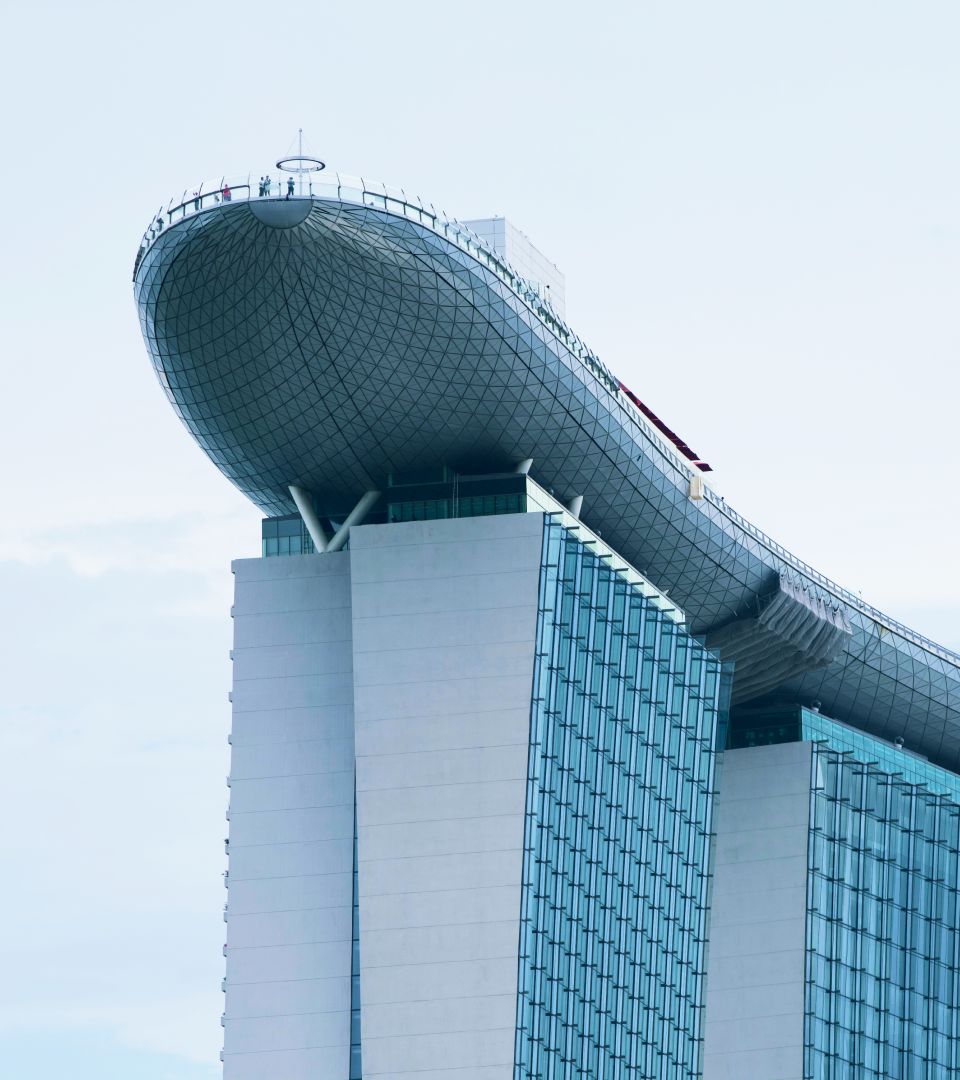

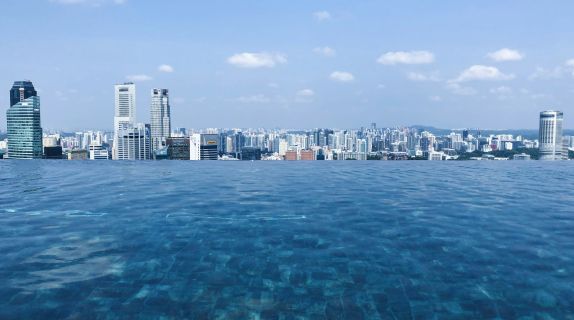

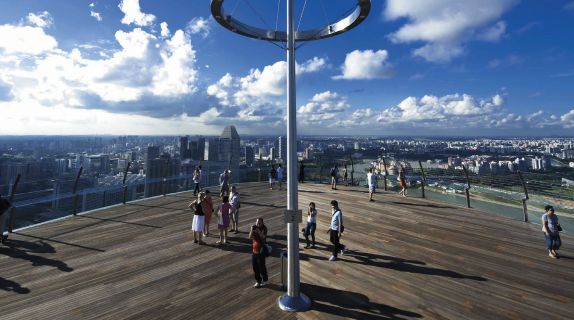

지상 200m 창공 위의 수영장과 하늘공원

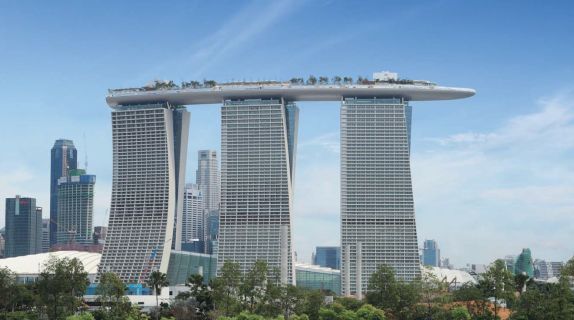

마리나 베이 샌즈 호텔은 3개동 상층부를 연결하는 거대한
배 모양의
스카이 파크를 포함하고 있습니다.

수영장, 전망대, 정원, 산책로, 레스토랑 등이 들어선 스카이 파크의 길이는
에펠탑 (320m)보다 20m 이상 길고, 면적은 축구장 약 2배 크기
(12,408㎡)에 달하며, 무게는 중형차 4만대 규모인 6만 톤이 넘는 엄청난
규모입니다.

Technology

건축과학의 새로운 도전

TERS(Temporary Earth Retaining Structure) 시공기간 단축

TERS는 직경 100m, 75m의 Donut·Peanut형 원형 가설 D-Wall을
적용해 Strut 없이 3개 지하층의 토압을 지지함으로써, 대공간 확보와
공기 단축을 동시에 실현했습니다

Jump Lift 시공기간 단축

짧은 공기에 대응하기 위해 골조 공사가 일정 층에 도달할 시,
리프트 샤프트를 임시Deck로 막고 리프트를 선 설치/운행함으로써,
Hoist 외 추가 양중이 가능해져 공기 단축을 실현했습니다.

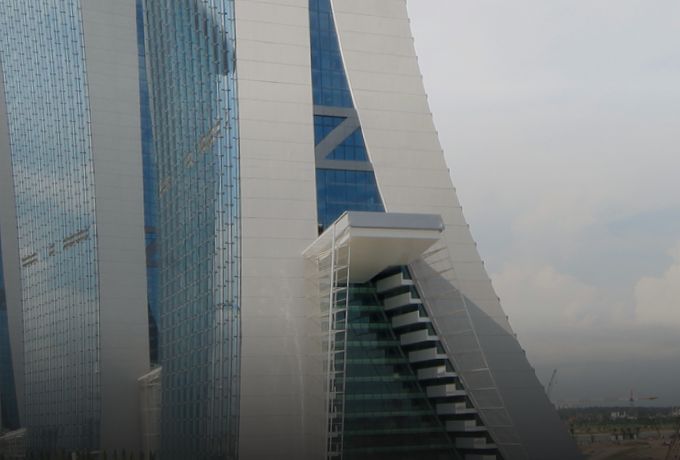

수직 Post Tension 경사구조 시공 공법

경사진 구조물이 23층 트랜스퍼 트러스와 일체화되기 전까지 캔틸레버로
거동함에 따라 증가하는 자중에 대응해, 층별로 Post Tension Tendon을
단계적으로 추가·긴장시켜 구조물의 안정성을 확보했습니다.

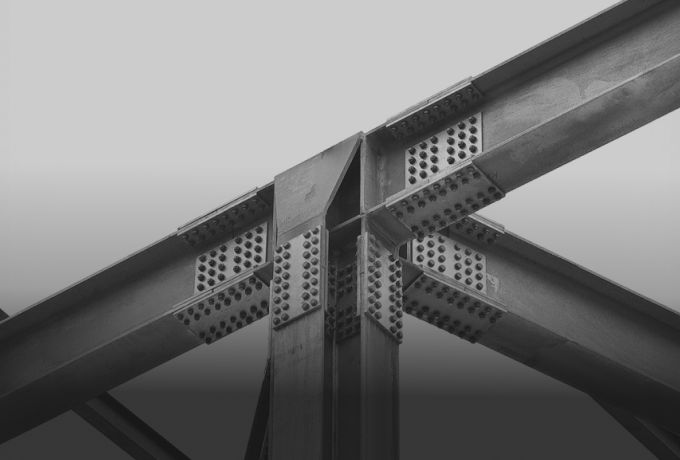

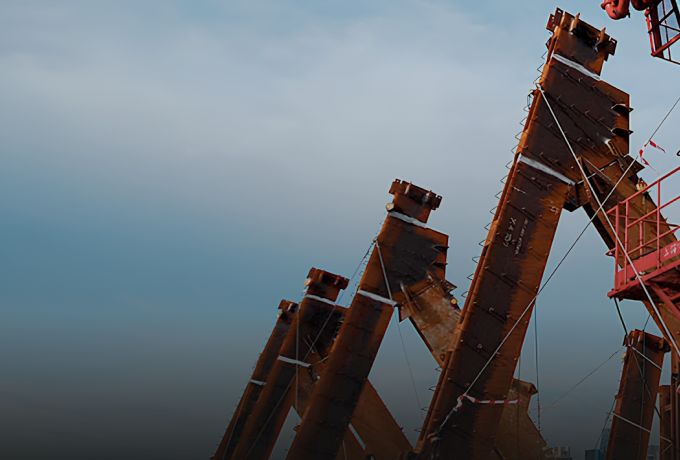

Temporary Bracing 경사구조 시공 공법

경사진 건물을 임시 지지하기 위해 동측과 서측 구조물 사이 3단 철골
Strut를 8·14·20층에 설치하여, 벽체당 최대 1,050톤을 지지하였고
29층 시공 완료 후 해체하였습니다.

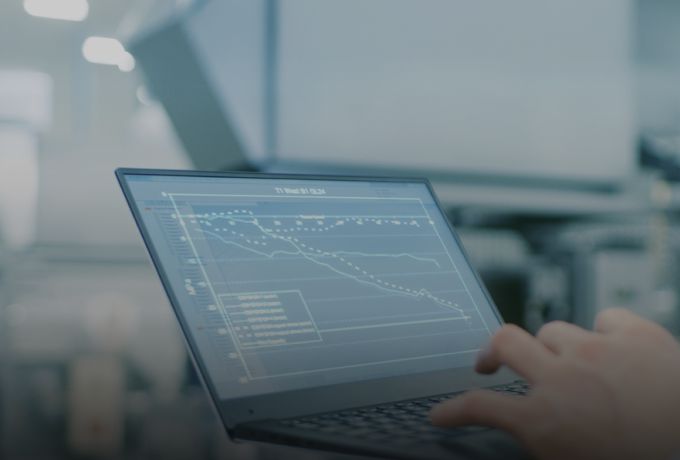

24 Hour
Monitoring System 건물 품질 관리 방법

기울어진 건물의 처짐을 사전에 설계에 반영하고, 시공 중 실시간 계측을
통해 설계 기준 내로 관리했으며, 위험 수준 도달 시 자동 SMS 알림
시스템을 운영하였습니다.

Transfer Truss 건물 상부 하중 분산 방법

52도 경사진 건물과 수직 건물은 23층 매립형 트랜스퍼 트러스를 통해
Tower 상부 하중을 60:40으로 분산·공유하며 구조적으로 일체화되어
안정성을 확보하였습니다.
